鴻途智慧消防根據消防設施物聯網系統技術標準，系統體系架構

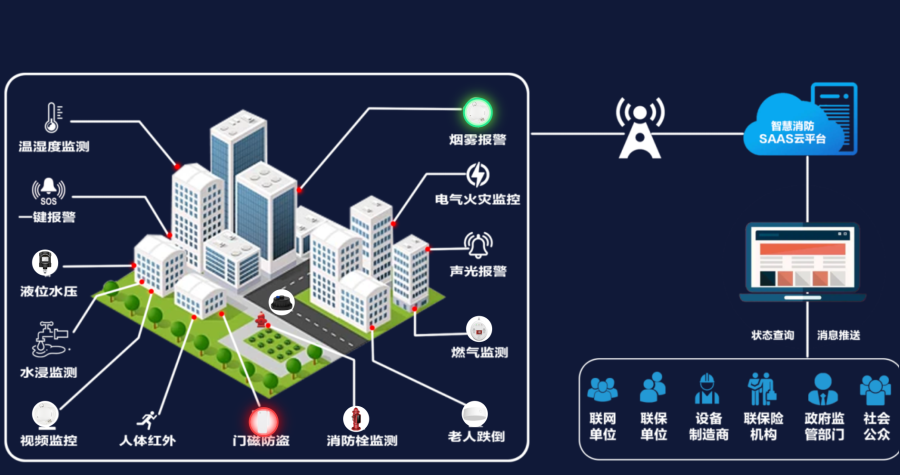

1、消防設施物聯網的系統體系架構自下而上應由感知層、傳輸層、應用層、管理層構成
2、感知層的數據采集來源可采用傳感器、電子標簽、視頻采集終端、物聯監測、物聯巡查等。所采集的數據應上傳至物聯網用戶信息裝置
3、消防設施系統宜按不同的消防設施系統分別采集,并應匯總到相成系統的采集裝置。
4、傳輸層應包傳輸網絡、傳輸協議和傳輸安全
5、絡數據的傳輸成具個傳輸效率及響應速度的實時性，并應有身份認證、數據安全加密及數據傳輸過程中的安全性
3.3.6傳輸網絡可采用有線或者無線傳輸網絡,并宜符合下列規定:
1對于有線傳輸網絡宜采用光纖，對于無線傳輸網絡宜采用物聯網專網、移動蜂窩網絡公網。
3.3.7應用層應采用支撐服務技術，并應通過信息運行中心進行數據應用。
3.3.8支撐服務技術宜采用消息隊列、內存計算、負載均衡、并行運算、協議處理、運維管理和實時報警等技術手段。
3.3.9信息運行中心宜采用分布式數據庫、分布式文件系統、海量存儲和數據分析處理等技術手段。
3.3.10數據應用平臺應包括系統運行平臺、業主應用平臺、物業應用平臺和維保應用平臺等應用平臺。
3.3.11管理層應包括消防數據交換應用中心和管理中心，并應對消防設施物聯系統監管。

3.4系統的功能和性能。
3.4.1消防設施物聯網系統應具有聯網用戶信息、消防設施的日常管理信息及其信息交換的功能,辦應符合現行?家標準《城市消防遠程監控系統技術規范》GB50440和《城市消防遠程監控系統》GB26875 的有關規定。
3.4.2消防設施物聯網系統的管理中心應建立統一的標識、安全、服務質量(QoS)、網管等公共技術。
3.4.3數據應用平臺的功能應符合下列規定:
1成在GiS.上:實時示所采集消防設施的運行狀態信息。
2應能支持?jǐn)?shù)據訪問的接口。
3應支持人員自主注冊,并可通過角色定義訪問權限。
4應具備信息查詢、顯示、推送(通知)的功能。
5應支持視頻的接人。
6應具備人員管理功能和信息的可維護性。
7應對采集的消防設施故障信息報警。
3.4.4水系統信息裝置應包含各類水滅火系統的采集信息,并可包括各類氣體滅火系統等其他滅火系統的采集信息。風系統信息裝置，應包含機械防煙和機械排煙設施系統的采集信息。
3.4.5手持終端宜支持傳感器采集壓力、風速、溫度、濕度等信息，并應具有定位和支持采集數據的上傳功能。
消防設施物聯網系統的APP功能應符合下列規定。
1應支持1OS操作系統和Android操作系統。
2應與信息運行中心的數據互通。
3應具有現場取證、點位記錄、現場拍照、定位、信息的查看和確認等功能。
3.4.7消防設施物聯網的數據應用平臺、信息運行中心、物聯網用戶信息裝置應采用中文界面。
3.4.8消防設施物聯網系統的性能指標應符合下列要求。
1 從物聯網用戶信息裝置獲取火災報警信息到信息運行中心接收顯示的響應時間不應大于10s。
2信息運行中心向119報警服務臺或.上海市應急聯動中心轉發經確認后的火災報警信息的時間不應大于3s。
3從物聯?用戶信總裝置獲取消防水泵、防排煙風機于動、自動狀態信息壓，力傳感器、電氣火災監控探測、可燃?xì)怏w探測等傳感的異常信息到信息運行中心接受顯示的響應時間不應大于20s。
4壓力傳感器、電氣火災監控探測、可燃?xì)怏w探測等傳感器以及水系統信息裝置、風系統信息裝置的數據上傳周期不應大于30s。
5物聯網用戶信息裝置 與水系統信息裝置、水系統信息裝置與消防泵信息監測裝置、物聯網用戶信息裝置與風系統信息裝置、風系統信息裝置與風機信息監測裝置之間的通信巡檢周期不應大于30s
6物聯網用戶信息裝置與信息運行中心之間的通信巡檢周則期不大30s。
7采集的信息記錄應備份。 其保存周期不應小于1年,視頻文件的保存周期不應小于6個月。
8信息系統的安全等級必須達到第三級安全保護能力。
3.4.9消防設施物聯網系統宜采用消防電源供電,物聯網用戶信息裝置，應采用消防電源供電。
.4.10信息運行中心的數據炸設備應采用消防電源供電,并成符合下列規定:
1應具有主電源、備用電源自動轉換功能。
2備用電源的容量應能保證傳輸設備連續正常工作時間不小于24h。
3.4.11數據應用平臺的性能應符合下列規定:
1應用平臺應具備消防設施基 于室內地圖的展示功能，并宜支持三維地圖展示。
2應提供Web、APP、數據接口、短信、微信、語音電話等使用方式。
3應能夠查詢建筑物基本信息、單位基本信息、人員基本信息、消防設施基本信息、消防設施統計信息、消防設施報警信息、消防設施聯動信息、消防設施故障信息、消防設施屏蔽及物聯監測信息、消防設施維修信息、消防巡檢信息、消防維保信息、人員活動信息、消防設施物聯網設備實時運行狀態等信息。
4應支持視潁查看,并可通過APP查看實時視頻流
5應對所有操作進行志記求。
3.4.12信息運行中心的傳輸能力、處理能力、存儲能力應支持在線擴展。其性能應符合下列規定:
1數據安全和存儲可靠性應不小于99.99%。 。
2所有傳輸層的數據傳輸必須是加密傳輸,用戶信息傳輸裝置應支持多鏈路的自動切換。
3應支持負載均衡、異地災備。數據的保存時間應符合本標準第3.4.8條第7款的規定，!就支持全少1個以上:的數據備份,備份時間不得大于24h
4感知層設備應具備實時數據.上傳的能力,并應支持從數據應用平臺發起的實時數據請求。
5應支持動態更新、局部快速更新、動態功能擴展，并應確保每日24h的服務可用性。
6成提供基」HTTP、HTTPS的數據訪問接11,其接1協議，應符合本標準第5.2.1條、第5.2.2條和第5.2.3條的規定。
7系統運行平臺的信息運行中心應支持5000個以上的建筑物聯網實時數據并發接入，并應支持1000PS 以上的并發訪問量。
3.4.13消防設施物聯網設備應通過時間服務器自動同步時間。
3.4.14信息運行中心收到火災報警、屏蔽、故障、消音信息后，應能智能分析判斷火警、屏蔽、故障屏蔽、消音信息的等級,并應按報警等級相應地選擇短信、微信、語音電話、人工客服的方式實時推送給社會單位消控室人員、消防安全管理人、消防安全責任人和消防維保人員推送的信息可通過APP進行相應查看、確認等操作。
3.4.15信息運行中心收到消防聯動信息,應能智能分析、判斷、統計、汕總相關的聯動信息，并成自動生成消防設施運行狀態的報告，報告可通過APP、Web端等方式將信息推送到社會單位、維保單位和行業主管部門。
3.4.16物聯網用戶信息裝置的性能應符合下列規定:
1成符合現行國家標準《城市消防遠程監控系統第Ⅰ部分:用戶信息傳輸裝置》GB26875.1的相關要求,并應取得消防產品的認證。
2應支持有線和無線兩種傳輸方式,并應支持TCP和UDP傳輸協議模式。
3應內置支持市場主流報警主機的通信協議,并應支持遠程升級4M具備多個RS485接1、支持通過Modbus.通信熱議接收感知層傳感器數據.并應匯總上傳至信息運行中心。
3.4.17消防設施物聯網系統中,消防設施狀態的實時顯示信息應符合下烈規定:
1應顯示消防水泵、消防風機、火災自動報警系統設備的供電電源和備用電源的工作狀態信息。
2成品示火災報警信息、可燃?xì)怏w探測報信息、電、火災監控報警，以及各系統中的報繁.信息、展蔽信息和故障信息。
3應顯示消防水泵、消防風機的手動/自動工作狀態..肩動停止動作狀態.故障狀態信息。
4應顯示消防水箱(池)水位和管網壓力信息以及基報警信息的正常工作狀態信息和動作狀態信息
3.4.18消防設施物聯網系統的設備(含傳感器)的防護等級應適應所在環境的要求。除與消防水泵設置設條的防在同一空間設備的防護等級不應低于IP55外,其余設備的防護等級不應低于1P3.下列規定:
3.4.19消防設施數據采集的功能和性能應符合
1數據采集應具備準確性和實時性，感知設備應具有穩定性，其應能夠不受環境因素的干擾
并能穩定地工作。
3感知設備應具持久性。對于通過電池供電的設備,應保證最短連續工作時間不少于3年,且傳感器的整體工作壽命應不低于3年
4感知設備的位置設置和數據采集成以不影響現行的消防，設施正常運行和丕破壞現有消防設條為前提條件，并就符合感知設備的性能要求。
3.4.20 消防設施物聯網系統應對物聯監測的點位異常狀態進。收時報繁.并應立即上報
3.4.21爆炸性、腐蝕性等特殊環境應用的消防設施物聯網傳感。器、手持終端等組件和設備應選用滿足國家防爆...耐腐蝕監測規定的組件和設備。
3.4.22物聯巡查應對消防設施的屬性、位置、狀態和人員活動記錄。
3.4.23消防泵信息監測裝置、消防風機信息監測裝置對事件的。記錄應至少保存1000條,可采用循環的存儲方式,并宜有聲和光,的報警功能。
3.4.24消防泵流量和壓力監測裝置的性能宜符合下列規定:
1應用的環境溫度宜為0C~50°C。.
2機械振動的頻率不宜大于55Hz,振幅不宜大于0.55mm。
3環境電磁場不宜大于400A/m。
4測量精度不成大于0.5%。
5功耗在出動時不宜大于300W,正常運行時不大于50W。
