智慧消防項目建設意義

通過實施智慧消防物聯網系統的可實現對醫院消防控制中心及設備運行狀態、防火值班工作情況、消防設施完好率、維保管理及維修作業等數據的通訊和存儲，實現實時監控火警、消防設施的故障，隨時隨地了解消防設施的運行狀態、維護管理數據，火警發生時，通過系統第一時間自動向物聯網監控管理中心報告火警信息，發生故障時通過系統以最快時間調度維修人員到現場處理，使得維修維護服務更及時和快捷，及時有效的對物業人員進行消防知識培訓，提高人員消防意識及對撲滅初期火源的能力，智慧消防物聯網的應用為醫院消防設施的管理提供一套完整有效的實時監督和管理手段，實現對所有消防設施系統的聯網、監控、監管、維護。

1、強化主體責任，提高火災防控能力。消防物聯網遠程監控管理系統實時監控消防設施的運行情況，使其不敢隨意關閉自動消防設施，能提高建筑消防設施的運行率；通過巡檢及時發現設備運行故障，能提高建筑消防設施的完好率；通過“發現隱患問題→點對點的信息警示和提示（醫院消防安全責任人、管理人）→及時維修整改→消除火災隱患→保證系統完好”這一流程，切實督促醫院落實主體責任，全面提高醫院預防火災、抗御火災的能力。

2、為領導決策提供科學依據。通過項目的建設，及早發現、上報火災隱患，以點帶面、以專帶群，初步形成火災隱患動態更新、動態消除，智能分析、精確新型防控模式。為領導掌握火災防控整體形勢，組織展開一系列有針對性的火災隱患專項排查行動提供科學的依據。

鑒于當前傳統消防工作形勢的嚴峻性和緊迫性，運用現代物聯網技術建立智慧消防物聯網系統平臺，對于提升消防工作的智能化應用程度，提高醫院及公共聚集場所火災預防能力，最大限度的保障人民生命和財產安全，均具有十分重要的政治意義和現實意義。

支撐數據由元數據、目錄數據、交換數據、安全數據和管理數據等組成。

1、元數據

元數據是數據資源的描述，是信息共享和交換的基礎和前提，用于描述數據集的內容、質量、表示方式、空間參考、管理方式以及數據集的其他特征。

2、目錄數據

目錄數據是關于公共基礎數據、公共業務數據、公共服務數據等平臺資源的目錄信息。

3、交換數據

交換數據是數據交換過程中產生的信息，包括消息路由信息、流程管理信息、異常管理信息、監控管理信息、參數管理信息和交換臨時庫中的數據。

4、管理數據

管理數據是運維管理服務管理系統所產生的管理類信息，包括數據操作信息、數據庫運行管理信息、數據組織存儲信息、數據庫維護信息等。

5、安全數據

安全數據是公共信息平臺安全情況和安全保障類信息，包括平臺事故報告、事故可能性分析、故障頻率、試驗結果、以往的系統安全分析、可靠性分析及人為因素?cái)?shù)據等。

1.1.2.1消防火災自動報警遠程監控子系統功能需求分析

1、接入功能

實時采集傳統內部的火災自動報警系統前端感知設備的報警信息和運行狀態信息，并與其他系統的感知設備，實現對其建筑物消防設施設備的安全狀況進行全方位感知、全過程監控；提前發現前端消防設施存在的各種故障隱患，督促相關部門整改，降低火災風險。

在消防控制室安裝用戶信息傳輸裝置，通過RS232/RS485/CAN總線/無線等通訊方式與火災自動報警主機連接并通訊。當需要增加聯網建筑時，只需安裝相應的用戶信息傳輸裝置并接入網絡即可實現。

2、接口功能

采用符合最新國家系列標準GB26875.1-2011《城市消防遠程監控系統》的規范化網絡通信協議、平臺數據結構，實現不同生產廠家火災自動報警系統數據的采集與傳輸。

兼容國內外多個主流廠家的CRT接口協議，直接接入系統，如果醫院無法提供CRT接口協議。為了避免系統中不同型號控制器的不同協議產生數據兼容性問題，同時減少系統軟件處理數據的負擔，降低系統運行風險，使用各類協議轉換設備，根據醫院火災自動報警控制器的實際情況，將各類協議數據轉換為系統標準格式的數據，經過校驗后通過用戶信息傳輸裝置傳輸至智慧消防系統，從而保證系統的可擴展性和兼容性。

3、用戶信息傳輸裝置功能

用戶信息傳輸裝置（以下簡稱傳輸裝置）是消防遠程監控系統的重要組成部分，設置在聯網用戶端，能夠?qū)崟r(shí)監控聯網用戶的火災探測報警系統等建筑消防設施的運行狀態，及時準確地將火災報警信息和設備運行狀態信息傳送至監控中心。

傳輸裝置按照國家標準GB 26875-2011 (城市消防遠程監控系統第一部分：用戶信息傳輸裝置)設計，滿足國家 GB50440-2007《城市消防遠程監控系統技術規范》和GB26875.1-2011《城市消防遠程監控系統第一部分：用戶信息傳輸裝置》的相關要求。

傳輸裝置具有窗口化漢字顯示界面，美觀、直觀、易操作，有良好的交互性；具有強大的數字通訊兼容能力，可對接、解析多種型號的火災報警控制器；采用有線方式進行聯網通訊，性能可靠；具有實時存儲報警和故障記錄的黑匣子功能；具有自身故障檢測、報警并上傳功能；采用壁掛式結構，具有體積小、易安裝的特點。

1.1.2.2消防水系統遠程監控子系統功能需求分析

系統可實時自動監測醫院消防水系統、消防栓等設備狀態信息，實時查看消防水位、水壓、消防栓是否漏水等信息，并可針對不同設備設置不同的報警水位、水壓值，快速發現水系統異常及故障，為醫院建筑消防水系統的檢查、維護和保養等工作帶來巨大幫助，可有效減少消防管理人員現場檢查次數、降低工作強度、提高工作效率。在火災發生時，保障消防水系統發揮真正的作用。

1、無線消防水壓力變送器

無線壓力采集終端是一款電池供電、具有NB無線通訊功能的高精度智能壓力變送器，實現信號無線遠傳，無需現場布線，省去普通儀表需要現場布線的麻煩，節省了人力及施工成本。配合智慧消防軟件系統可實時監測采的壓力數據。無線壓力采集終端還具有現場壓力實時顯示、自動測量、自動上報、自動存儲等功能，無需現場人員進行抄表，更安全，更可靠。

2、無線消防水液位變送器

無線遠程液位采集終端是依據市場需求而研發的一款集成液位采集和NB無線數據通信于一體的高性能液位監控裝置，采用低功耗傳感器技術，使用電鋰電池供電，現場不需要外接電源就可以直接采集液位信號，不僅具備數據存儲功能，而且具備自動檢測實時報警的功能，實現了液位信號過程的無線遠程監控。采樣間隔、存儲時間間隔、上報時間間隔等可用軟件設置。

3、無線室外智能消火栓

無線室外消防栓數據采集終端盒采用長效鋰亞電池與太陽能雙電池供電，通過改造安裝在室外消防栓上的數據采集終端盒傳感技術采集水壓、是否漏水、栓體定位、環境溫度、撞擊及撞倒等相關數據信息，使用 NB-IOT技術上傳至智慧消防云平臺。

1.1.2.3消防安全視頻監控子系統功能需求分析

在消防控制室、消防通道和消防重點部位、危險區域安裝高清網絡攝像機，實時對消防控制室和消防重點部位、危險區域值班人員的值班情況、消防通道被車輛或建筑垃圾等堵塞進行監控。

用戶可通過手機App直接能實時查看視頻圖像，對消防控制室和防火重點部位、危險區域進行值班人員的視頻查崗，實時了解值班人員的值班情況；可以對消防通道的現場實際情況進行實時查看，防止消防通道被占用，并能通知及時管理人員對相關事宜的處理，對消防控制室、消防通道和消防重點部位、危險區域進行24小時進行視頻監控。

1.1.2.4 NB獨立式煙感、溫感、手動報警按鈕等火災子系統功能需求分析

在LPWAN（低功耗廣域物聯網）技術飛速發展的大環境下，移動、聯通、電信三大運營商平臺正在通過NB-IoT技術推進智能城市建設?？刹捎没诘凸奈锫?lián)網（NB-IoT）技術的獨立式光電感煙火災探測報警器、無線感溫報警器、聲光聯動報警器、無線手動報警按鈕等，可通過消防物聯網系統平臺進行實時監控。

l  NB-IoT技術優勢

LPWAN（低功耗廣域物聯網）的NB-IoT技術，其具有功耗低，連接數量大、低時延，網絡覆蓋廣等特點。所采用的技術更是解決了原有無線產品的在距離、中繼、網關路由器以及能耗上的痛點和瓶頸。

1.1.2.5 消防設備巡檢管理系統需求分析

1、消防臺賬電子化

消防電子臺賬涵蓋單位消防基礎檔案、日常消防檢查巡查信息、消防設備設施信息、安全隱患排查等消防管理全方位工作。

2、消防設施管理和巡查信息化

由服務端軟件、終端巡查軟件兩類相互配合的軟件及服務器、管理用電腦、終端智能設備（智能手機）等硬件組成，實現消防設施管理和巡查信息化。

1.1.2.6智慧用電系統功能需求分析

根據醫院不同配電箱監測特點，選擇配置開口式剩余電流傳感器、溫度傳感器和開口式電流互感器。通過選擇上述設備配合方案，對低壓配電柜進行電流、剩余電流、電纜接頭溫度、負載率、有功功率和無功功率等監測，剩余電流報警設置范圍30mA～3000mA（測量范圍30mA～1000mA）可配置，溫度報警設置范圍45℃～140℃可配置（測量范圍0℃～150℃），電流監測范圍、報警范圍可根據現場實際情況選擇對應互感器。檢測到電流、剩余電流、溫度超出報警設定值時，可產生報警并在屏幕顯示，探測器具有黑匣子歷史記錄功能。

（1）功能一體化

基于高低壓電氣網絡，實現點／線式狀態探測，實現對高低壓電氣設備、電纜、配電網絡接點、分布式溫度和漏電電流等電氣安全狀態參數的全方位監測。

（2）精細化全局化

基于大量的探測、計量、傳感設備的物聯網連接，加上眾多電氣火災關聯因素的大數據統計分析與協同計算，不僅為火災責任醫院用戶及維保部門提供實時的火災預警和數據上傳功能，而且還提供實時在線的電氣火災風險評估，能夠更精細、更及時與全局化的分析評估火災隱患。

（3）智能信息化

實現組成單元的智能化，實現功能的智能化(包括智能診斷、智能分析及智能預測等)。同時對外提供網絡接口，實現信息的遠程發布和監測。

（4）安全可視化

在傳統文字監測及聲光報警手段的基礎上，提供直觀的圖形監控及手機微信通知、電話、短信等報警手段，實現電氣火災隱患的一目了然。主要包括狀態監控可視化、故障定位可視化、故障報警可視化、故障分析可視化。

（5）施工難度低、安裝方便

智慧用電采用NB或4G等無線通信技術將系統底層的電力計量、溫度傳感、母排（線）溫度傳感器、剩余電流互感器、網絡采集與通信等設備連接，相比傳統各類總線方式大大減少工程施工布線成本。

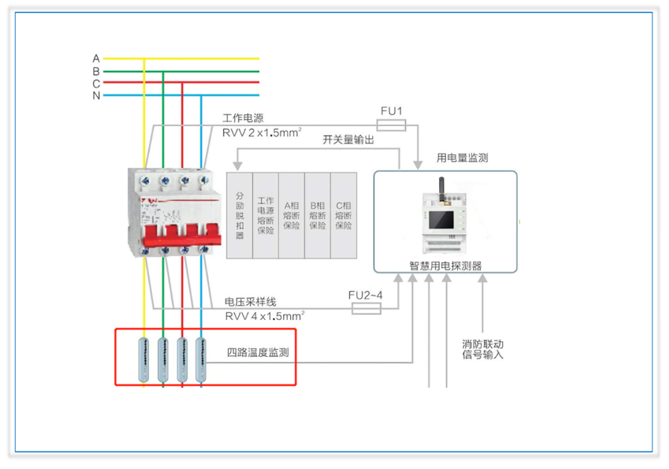

、電氣火災監控探測器

組合式電氣火災探測器以工業級微處理器為核心，處理速度高，能夠提供高精度的溫度、剩余電流、三相電壓、電流和功率等基本測量數據，并具有電能計量、分時計費、諧波計算、定值越限、數據凍結等功能，應用于電氣火災監控系統的前端，完成電流、剩余電流和溫度的實時監控、預警、報警與保護，消除電氣隱患，通過NB或4G上傳到智慧消防平臺進行數據綜合分析與處理。裝置采用先進測量計算算法，可有效屏蔽過濾線路中由于高次諧波產生泄露電流的影響，自適應保護線路的正常漏電波動，具有高可靠性、高穩定性。產品體積小巧，易于安裝，功能全面，性價比高。

組合式電氣火災探測器主要功能列表如下：

中文顯示：支持中文顯示，可在顯示屏查看到報警信息、電流、剩余電流、溫度的實時值，以及參數設置等

剩余電流保護：探測器可以接入1路剩余電流，提供精確的接地故障檢測，用于非直接接地保護，以確保人身安全。報警值范圍30～1000mA，可調步長1mA。

溫度保護：探測器可以接入4路溫度，報警值范圍45～150℃，可調步長1℃。

電流保護：電流保護是根據三相電流的最大值和設定的電流動作值比較判斷是否啟動電流保護?？筛鶕?jù)需要設置電流保護投退、電流報警定值、延時時間等。

電壓保護：支持過壓、欠壓、缺相和不平衡報警功能?？筛鶕?jù)需要設置保護投退、報警定值、延時時間等

報警功能：對外置剩余電流互感器的信號進行智能分析處理，判斷探頭的監控狀態，包括探頭故障（斷線和短路）、正常工作以及故障的預警與報警。當檢測到故障發生時，發出聲光報警信號，產生事件記錄。

裝置自檢：探測器可進行上電自檢和運行自檢。主要完成裝置參數自檢、裝置聲光器件自檢、探頭斷線故障自檢等。

全電量測量：線/相電壓、電流、有功/無功/視在功率、功率因數、頻率、需量、諧波等。

高精度計量：正反向有功電能、正反向無力功電能、視在電能、四象限無功電能。

接線診斷：電壓/電流缺相診斷、電壓/電流相序診斷、三相及總有功功率方向診斷、頻率超限監測、CT極性監測。

電能質量監測：電壓/電流奇次、偶次、總諧波及2~31次諧波畸變率；電壓/電流不平衡度、電流K因子、電流波峰因子監測。

需量功能：功率、電流實時需量及最大需量計算；上月最大需量和本月最大需量記錄。

多種剩余電流計算算法：探測器計算剩余電流時有全波、基波兩種算法，可有效降低高諧波回路中如變頻器、整流器、變頻電機、晶閘管等各種設備產生的高頻諧波剩余電流，減少報警的煩惱。

多種剩余電流報警算法：裝置可根據實時監測到的剩余電流、電流等多重參數進行機器學習，無需現場設置固定的剩余電流報警值，保證報警的合理性。

剩余電流互感器抗大電流沖擊能力強：不會由于線路中瞬間大的不平衡電流沖擊導致互感器損壞或性能不穩定；最大可抗4000A瞬間電流沖擊。

剩余電流互感器性能穩定可靠，采用高性能磁芯，磁導率均勻，二次側輸出穩定；可做到在互感器任意部位通1000A電流時，二次側輸出最大不超過20mA。

輸入輸出：2路開關量輸入，2路開關量輸出。

本地聲光報警：探測器具備本地聲光報警功能及顯示功能，方便現場查看報警和故障信息。

2、故障電弧探測器

故障電弧檢測功能可以檢測電氣線路或設備中因絕緣老化破損、電氣連接松動、空氣潮濕、電壓電流急劇升高等原因所引起空氣擊穿而導致的氣體游離放電的故障電弧現象，避免故障電弧產生的3000℃以上的高溫和金屬熔化物的噴濺引燃可燃物，產生火災。

探測器可在早期檢測出線路中的串聯、并聯以及對地電弧，當電氣線路在 1s內發生14個其以上半周期的故障電弧時，本地發出聲光報警，并可通信上傳報警信息，便于及時通知運維人員快速鎖定故障位置，消除火災隱患。

消音功能：消除報警聲音。當產品檢測到故障電弧后，發出聲光報警，可以通過面板上的消音按鍵消除產品的報警聲音，消音后報警燈狀態將維持不變。

測試功能：確認產品功能是否正常。當產品處于無報警狀態下，長按此鍵 10秒，產品進入報警狀態，按下復位按鍵將產品切換至正常工作狀態。

探測器具有復位功能，若檢測到線路中故障電弧后，發出聲光報警。當排除線路中產生故障電弧后，可以通過復位按鈕來對產品進行復位操作以消除報警。

探測器可以通過NB或4G上傳到智慧消防平臺進行數據綜合分析，將檢測到的線路狀態實時上傳，實現了智能統一控制管理。

探測器具有消防聯動功能，需與分勵機構類產品配套使用。產品上有繼電器輸出口，當產品檢測到線路中故障電弧時，發出聲光報警，繼電器出口閉合，與繼電器出口連接的外部分勵脫扣機構類產品，因觸點導通而切斷電路，實現消防聯動的作用。

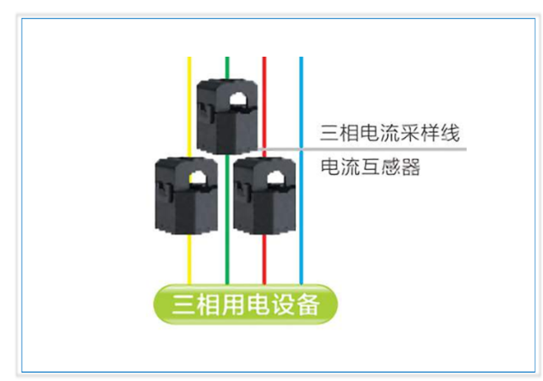

、電流互感器

電流互感器均可選擇獨立式開口式互感器，將CT打開后卡在被測電纜上，電流流向按照CT外殼上箭頭方向指示，扣上CT后用尼龍?jiān)鷰Ч潭ㄒ苑乐够瑒?dòng)。CT自帶2m線長，將CT端子插入裝置電流端子卡槽后即可使用，方便快捷

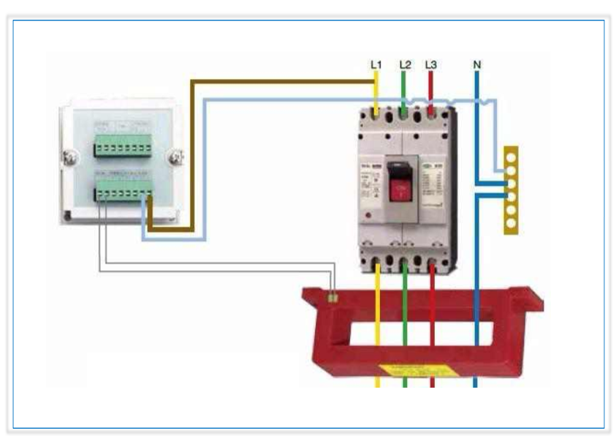

剩余電流互感器

剩余電流互感器是電氣火災監控探測器的前端模塊，當回路中L1、L2、L3、N線的電流矢量和不為零時，互感器的二次側產生電流信號，對該信號進行采集處理后就可得到該回路中的實際剩余電流值。

剩余電流互感器是用于380/220V饋線回路剩余電流的探測。是將某一饋線回路各相（A相B相C相）和中性線同時穿入同一剩余電流互感器而工作的。

剩余電流互感器測量范圍為0～1000mA，精度<=1%，高于標準對剩余電流監測20～1000mA的要求。

剩余電流互感器選用高性能磁芯，磁導率均勻，有效避免互感器平衡性差而導致互感器通過大電流時二次側會輸出比較大的電流，引起誤報；我們配置的漏電流互感器抗大電流沖擊能力強，不會由于線路中瞬間大的不平衡電流沖擊導致互感器損壞或性能不穩定，最大可抗4000A瞬間電流沖擊；同時我們通過軟件、硬件等多種方法有效屏蔽各種諧波電流引起的誤報。

、溫度傳感器

溫度傳感器的設置應以探測電氣設備接頭異常發熱為基本原則，設置在0.4kV開關柜電纜出線端。溫度傳感器采用直接接觸式安裝，并滿足原有電氣設備的絕緣標準

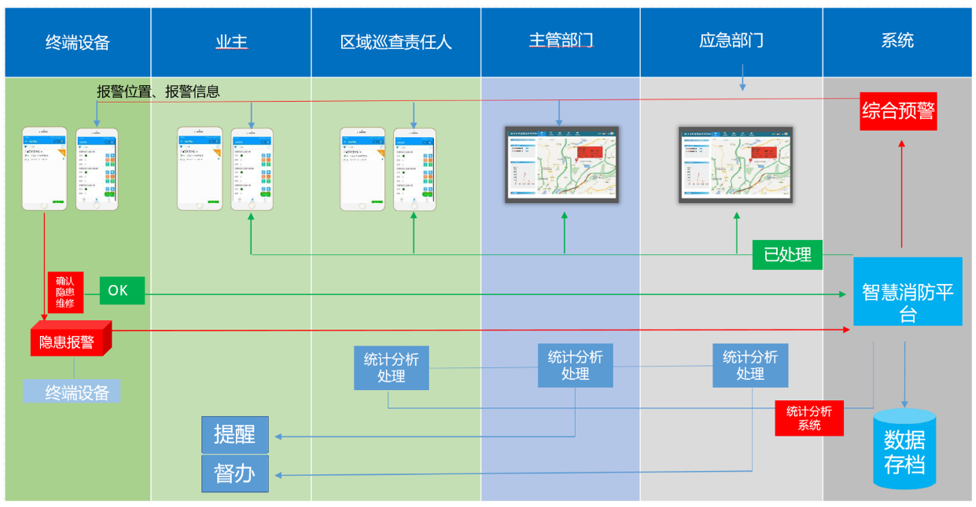

    消防數據管理功能需求分析

1、消防信息受理功能

包含：信息模塊、數據可視化模塊、告警模塊、火警受理模塊等四個模塊。通過與統一數據平臺數據交互，準確快速獲取數據，清晰明確定位原因，輕松便捷處理問題，實現消防數據處理的全過程跟蹤管理。

各模塊具體功能如下：

1、信息模塊：包含醫院信息、設備位置、部件狀態、歷史報警、水系統監測、等功能模塊；方便查看醫院信息，輕松了解設備運行狀態。

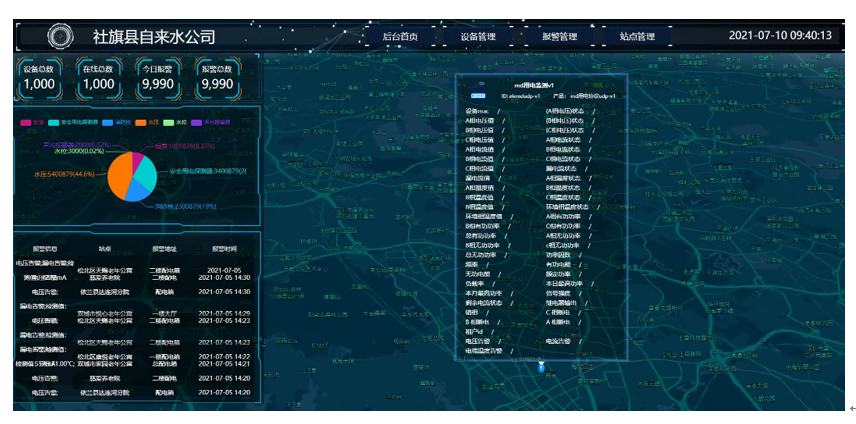

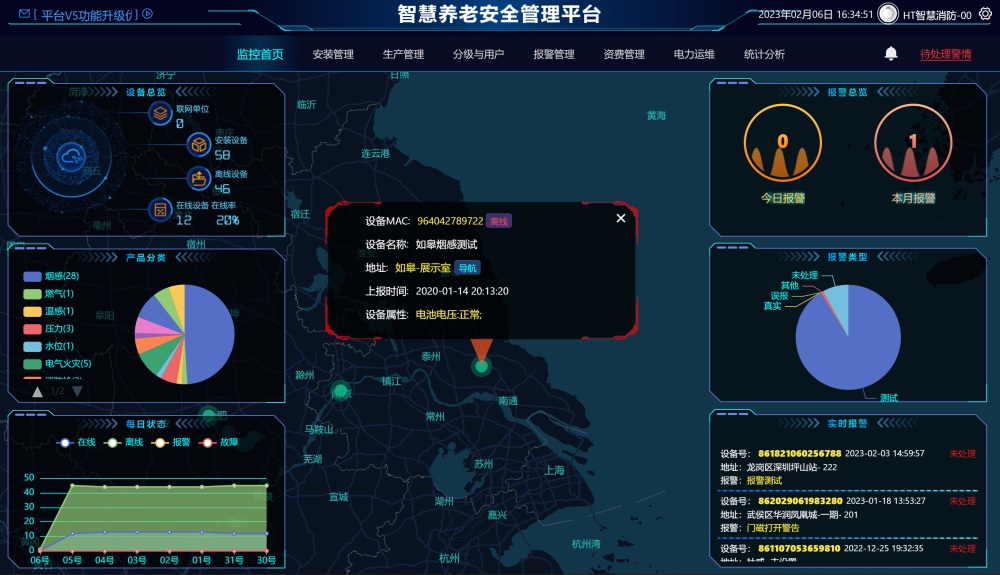

2、數據可視化模塊：在地圖上反饋設備的具體位置，具體運行情況，縱觀分布及報警狀態。

3、告警模塊：顯示故障報警、離位標簽異常報警、水壓報警、電氣火災報警、防火門異常報警等信息，有報警自動彈框提醒并且通過電話、短信、微信通知用戶

4、火警受理模塊：顯示報警受理情況，處理流程，及受理按鈕。

發生報警，在火警受理模塊，點擊報警信息，地圖居中顯示該火警信息的位置，并調整地圖比例尺到合適視野，同時，信息模塊頁面跳到消防點位圖頁面在點位圖上顯示該條報警位置。

在信息模塊頁面，點擊聯網單位，地圖居中顯示該醫院位置，并調整地圖比例尺到合適視野。

消防信息管理功能

主要包括：首頁、單位管理、用戶管理、設備管理、賬號中心、操作日志、個人中心七大功能模塊。其主要目的是方便用戶科學的管理和查看當前醫院以及設備的信息資源，最大限度地滿足信息用戶的信息需求，解決現存數據查找難、修改難的問題。

用戶級別說明：

超級管理員：權限最高，可創建平臺賬號；

管理員：可修改、查看平臺（即數據庫）信息；

一級用戶：可查看所有信息。

各模塊功能如下：

用戶管理：對用戶信息查看、修改、刪除、新增。

設備管理：對用戶信息傳輸裝置新增、刪除、修改、查看。

賬號中心：對使用該平臺用戶進行新增、刪除、修改、查看。

操作日志：顯示該平臺現登錄用戶對平臺的部分（單位管理和賬號中心新增、刪除、修改等）操作進行查看。

個人中心：頭像、用戶名的修改，以及密碼的修改。

3、設備、站點、報警管理功能

主要包含醫院：火警數據、故障數據、水壓/離位/防火門信息，消防巡查，消防設施部件圖，消防系統錄入，醫院信息及所屬建筑管理等功能模塊，通過與統一數據平臺數據交互，準確快速獲取數據，清晰明確定位原因，輕松便捷處理問題，實現消防數據處理的全過程跟蹤管理。

各模塊具體功能如下：

1、火警：本醫院火警報警信息，報警歷史

2、故障：本醫院故障數報警信息，報警歷史

3、水壓：本醫院的水壓報警信息，報警歷史

4、離位：本醫院的離位報警信息，報警歷史

5、氣體：本醫院的NB獨立式煙感、溫感、手動報警按鈕等火災子系統相關信息

6、智慧用電：本醫院用電安全相關信息

7、巡查系統：巡查點相關操作，隱患信息，巡查報告

8、站點管理：添加站點信息，添加地圖定位

9、消防系統錄入： 錄入消防系統

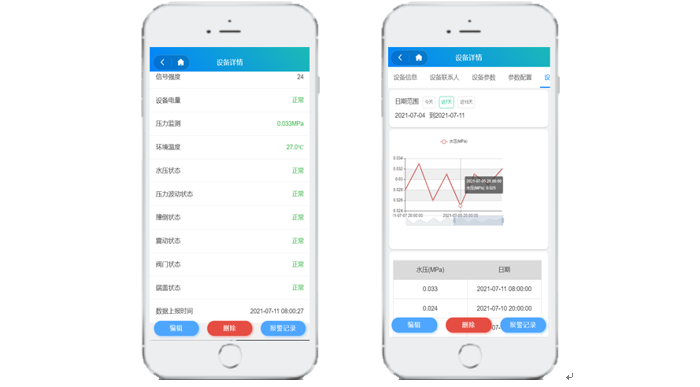

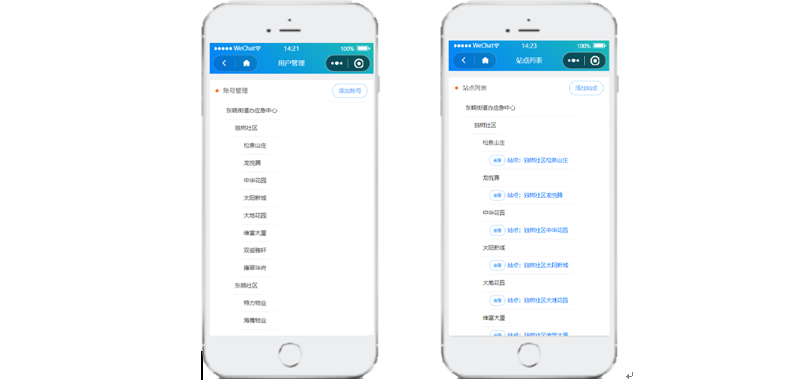

1.1.1.1手機移動小程序應用需求分析

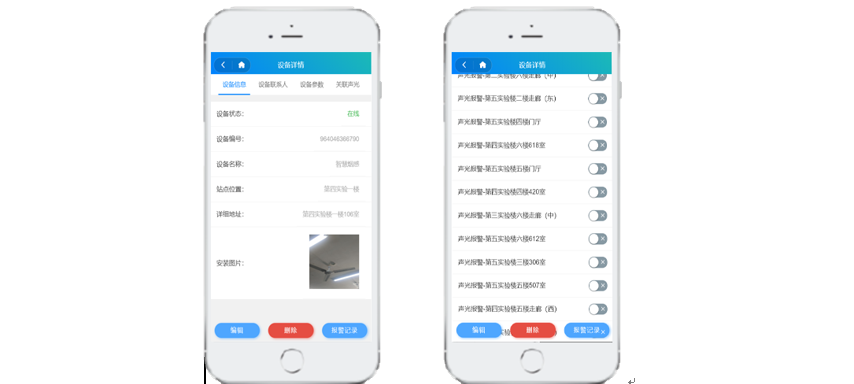

智慧消防小程序根據可根據用戶劃分權限，為各級用戶提供真實、有效、實時的消防系統的各類運行信息，包括警情、故障、站點信息、人員信息等，并對數據信息進行分類、監控、維護、分析等，實現人防與技防的有機結合，全面提高消防監測、主動防控與快速響應水平。

智慧消防小程序包含報警數據管理、火警數據統計、故障數據統計、實時水壓、用電信息查看、消防動態、消息發送、個人管理等功能模塊，通過與統一數據平臺數據交互，準確快速獲取數據，清晰明確定位原因，輕松便捷處理問題，實現消防數據處理的全過程跟蹤管理。

智慧消防小程序主要功能如下：

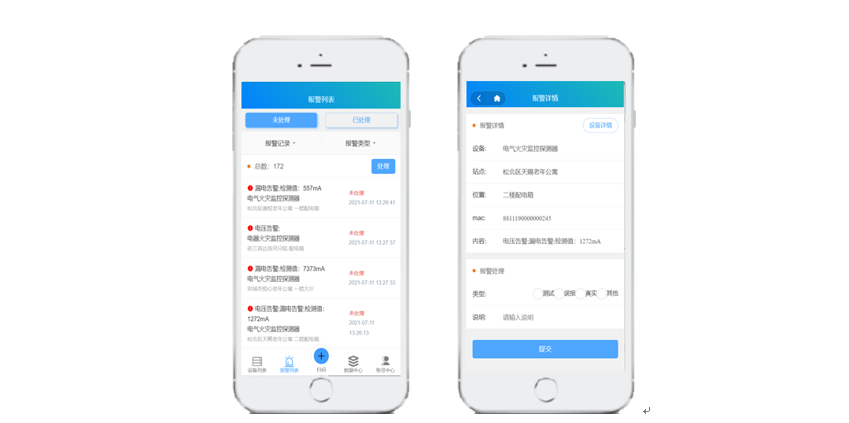

報警數據監管。查看本醫院消防終端設備發出的所有報警信息，根據實際情況判斷是真實報警還是誤報；跟蹤故障的處理情況。

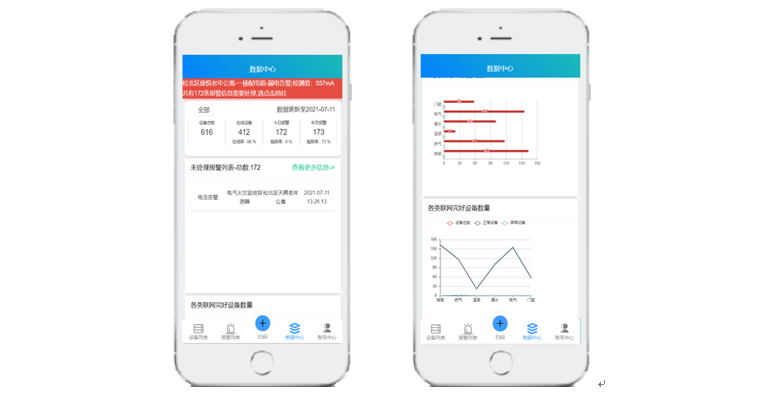

l  火數據統計。統計匯總本醫院按天或按月的火警數、誤報數、各部件誤報火警的占比、火災發生原因等信息。

故障數據統計。統計本醫院故障數、誤報數、各部件誤報故障占比、故障的平均修復時間變化、在線率變化等信息。

實時消防水系統查詢。查看本醫院的實時消防栓狀態，消防水池水位，管道實時水壓、歷史內的水壓變化等情況

實時NB獨立式煙感、溫感、手動報警按鈕等火災子系統查詢。

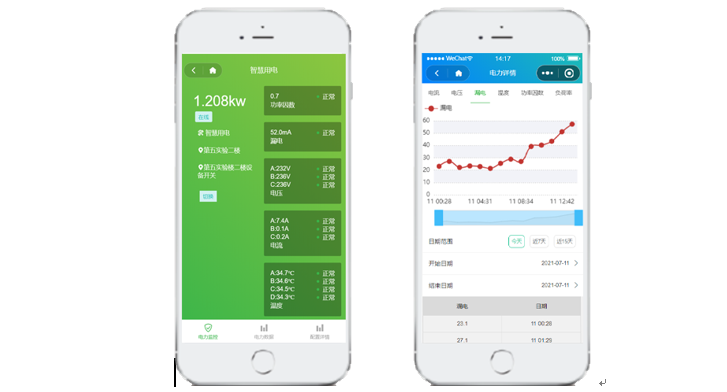

實時用電安全數據查詢。查看本醫院的用電數據安全情況

分級管理。提供一張圖分級、分區統一監測管理、協調指揮調度

1.2 安全防護需求

1、身份驗證和登陸管理

l  系統登錄采用口令認證方式；

l  超級管理員：權限最高，可創建平臺賬號；管理員：可修改、查看平臺（即數據庫）信息；一級用戶：可查看所有信息。

l  系統軟件啟動時需要進行身份驗證，沒有權限人員或輸入錯誤登錄密碼，系統將拒絕進入。

、數據傳輸加密

對于醫院的告警信息、設備運行狀態信息、視頻信息等，在通過物聯傳輸終端向監控中心傳輸?shù)倪^程中必須采用符合國家商用標準的數據加密算法，確保數據信息傳輸?shù)陌踩Ｃ苄浴?/span>

3、數據加密

系統對關鍵敏感信息（如用戶口令，數據交換文本等）都進行加密處理，將加密后的密文在網絡中傳輸，并由接收方解密后分析原始數據。對于用戶口令等信息直接將密文在數據庫中存儲，保證了數據庫存儲層的安全性。

4、日志及安全審計

系統具有日志管理及安全審計功能，能夠詳細記錄用戶的操作過程，生成用戶操作的日志文件。安全審計信息是電子舉證的重要手段，能夠用于追查網絡攻擊和泄密行為。另外，通過數據庫管理系統本身的審計功能，在SQL 語句層面上記錄數據庫變化的過程，輔助追蹤其他方式的數據庫越權操作行為。
