FSI-3004

智能井蓋監測終端使用說明書

一、概述

智能井蓋監測終端，采用NB-IoT低功耗廣域網技術，內置天線、電池供電，對井蓋運行狀態進行智能監測、異常實時告警。

設備基于NB-IoT網絡進行通信，無需單獨搭建基站即可使用。

設備安裝簡單、防水防塵、耐候性好，能適合各種材質井蓋安裝維護，無任何外置配件，不易損壞。設備搭配通訊終端可有效對公共設施進行管控，保護道路安全。

二、技術參數

三、使用說明

1、安裝SIM卡

對于NB-IoT通信方式的終端，用戶可以自行安裝SIM卡。安裝SIM卡時，需要打開產品外蓋，安裝完成之后，擰緊螺絲，確保防水性能。

推薦使用廠家提供的SIM卡，獲得最好的防護性能。

2、產品上電

傳感器采用內置的一次性鋰電池供電，出廠前已配帶電池，產品出廠時沒有上電，只需要打開蓋板將電池的接插件接上，產品立即上電。當使用一定時間后電池電量不足時（傳感器會上報低電壓報警信息），應更換同類型同型號的電池。

注意：安裝好電池后，蓋上電池倉的蓋子，擰緊螺絲，蓋電池倉蓋時請確認密封條已裝入。如果密封條漏裝或螺絲未擰緊，會影響終端防水性能。

3、背景角度采集

產品上電后，預留30分鐘安裝時間，30分鐘之后會采集井蓋正常閉合狀態放置在井口的初始角度值（即背景角度），作為判斷井蓋是否發生異動的參考基準角度值。請務必保證在該時間段內井蓋不受外界振動等因素干擾。

若產品上報數據信息中背景角度值錯誤，可引起報警信息的誤報，該問題可參考終端通訊協議中采集背景角度指令，重新采集并更新背景角度數值，確保背景角度值準確可靠。

四、安裝說明

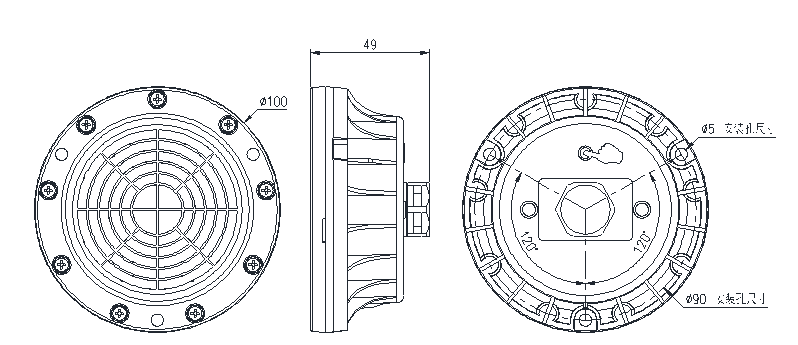

1、外形尺寸

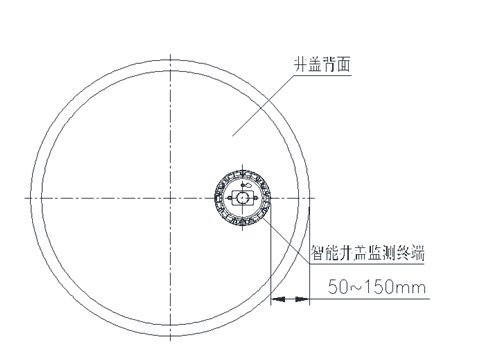

2、安裝步驟

五、主要特性

1、終端主動發射信號，隨時獲取城市窨井蓋狀態，便于市政部門管理戶外資產。

2、傾斜檢測：井蓋被打開（產生30°以上傾角），實時告警。

3、浸水檢測：當設備表面被水淹沒時，實時告警。

4、甲烷超標檢測(可選)：當管廊甲烷濃度超標時，可進行告警提示(定期檢測)。

5、設備防塵、防水、防破壞，工業級大容量電池設計，使用壽命長。

6、直接安裝，無需加裝支架，更加方便。

7、耐高溫抗壓，可承受高壓力，不易損壞。

六、功能調試

1、井蓋傾斜檢測：當井蓋被揭開（默認角度大于30°）后，設備會迅速檢測到井蓋被打開，立即向平臺發送實時告警。

2、滿溢告警/恢復功能：

1）滿溢告警：接滿一盆水，將設備正面朝下水平放入水中，使水漫過設備固定螺絲處即可，或用手模擬設備浸水現象，大約15 秒左右，終端會發出滿溢告警，平臺上能夠看到滿溢告警的信息。

2）滿溢恢復：將設備從水中移出后，保持設備靜止大概一分鐘左右，會有滿溢恢復提出發出。

3、甲烷氣體超標檢測（可選）：支持甲烷氣體監測功能的設備與普通型設備有稍微區別，其頂蓋上安裝有透氣閥。

1）甲烷氣體告警功能測試：將井蓋終端背面朝上，同時短路水浸，保持30秒以上開啟傳感器，將甲烷器從透氣閥送入設備內部中進行測試送入時間要足夠長（30S 以上）當甲烷氣體進入設備內部后，會發送實時告警，可通過測試平臺觀察。

2）甲烷氣體恢復功能測試：當發生氣體告警后，停止給設備送入甲烷氣體，一般等待1 分鐘以上（視具體環境稍有變化），或者去除水浸短路，即可發送恢復提示，可通過平臺觀察到對應提示。

七、注意事項

1、終端聯網不成功

1) 檢查節點模塊是否在服務器中注冊；

2) 檢查電池是否有電或者電量過低；

3) 檢查SIM 卡是否有費，且數據業務是否開通；

4) 其它問題請聯系供應商。

2、產品可能因以下原因產生漏報現象

1) SIM 卡損壞或SIM 卡沒有裝好；

2) 電池電量已耗盡；

3) 在信號不好的地方或是信號阻塞時產生漏報；

4) 其它特殊情況。

八、包裝清單

九、售后政策

1、保修政策

1）自購買之日起7日內，出現產品質量問題，您可按發票價格一次性退清貨款或更換同款產品。

2）自購買之日起15日內，出現產品質量問題，您可更換同款產品。

3）自購買之日起3個月內，出現產品質量問題，可為您提供保修服務。

2、非保修政策

1）無“三包”憑證或超過“三包”有效期。

2）未按產品說明要求使用、維護和保管而造成的損壞。

3）未經授權拆修造成的損壞。

4）因不可抗力造成的損壞。

5）井蓋本身質量問題，由井蓋廠家承擔。

6）產品在使用過程中正常的脫色和損耗不在保修范圍之中。
